文章插图
连好电路之后 ， 就大功告成了!
文章插图
3.译码器-7段显示译码器
这就是重点中的重点了!装比的话它是必不可少的!
先来解释一下 。什么是7段显示译码器 。
大家应该戴过电子手表吧?没戴过也总该见过吧?
电子手表上面显示的数字 ， 是用7段短线来表示的 。
文章插图

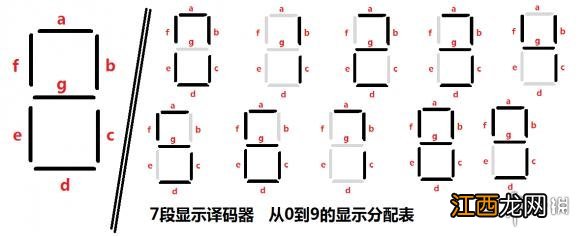

这7段短线我们现在来给他编个号 ， 来方便我们的进一步说明 ， 先顺时针画个圈 ， 标上abcdef ， 最后中间的短线标记g 。
文章插图
现在罗列从0到9的显示分配 。因为这里很重要 ， 所以我会讲的很详细的 。希望大家要学会哦 。
文章插图
因为可以显示至少10个数字 ， 输入的二进制数至少要有4位 ， 这样才能保证满足要求 。
如果只有3位的二进制数 ， 从000到111总共 ， 才8个 ， 是不足以表示从0到9这10个数字的 。
输入端有4位二进制数(4个开关)的话 ， 从0000到1111 ， 有16个数字 ， 足以满足要求 ， 那么我们取前10个来进行设置 。
那么 ， 老规矩 ， 列表 。
表格如下：
文章插图
下一步是列式 ， 稍微有些麻烦的一步 。
计算过程省略 ， 你们不会想看的 。
那么 ， 这就是逻辑关系式：
文章插图
有了关系式 ， 下一步就是接线路了 。
文章插图

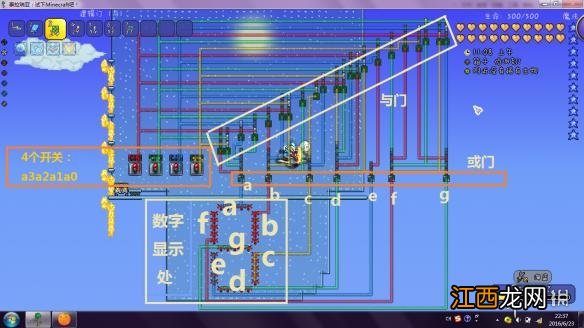

那么现在来解释一下电路图 。
左边4个按钮是4个开关 ， 也就是输入二进制代码的地方 。
在后续的电路中 ， 这4个开关将被其他电线取代 ， 当然这是后话了 。
因为依旧是“与或式”的形式 ， 所以电路里依然有很多 与门 、 或门。
7个或门的输出口就是相对应的abcdefg共7个输出端 ， 把他们按照约定好的形状连接到显示屏上 ， 就得到了我们的“7段显示译码器” 。
文章插图
最后 ， 我们来验证一下电路的准确性与否 。

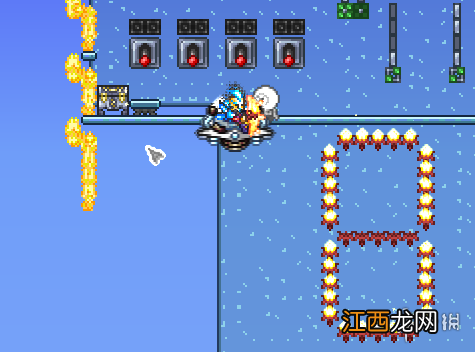

0000：
文章插图
0001：
文章插图
0010：
文章插图
0011：
文章插图
0100：
文章插图
0101：
文章插图
0110：
文章插图
0111：
文章插图
1000：
