看着品牌的户外电源1000wh的都要4000元 ， 自己略懂点电池和焊接技术 ， 决定自己做一个 。
电池是宁德时代的拆车100Ah电池
对方做了转镍 ， 内阻0.5mΩ不到 ， 转镍后0.6mΩ不到 ， 3块价格约600元
【折叠屏|组装一台1200w1.1度电的220v户外移动电源】保护板
原来选的是某宝销量第一的40元120A保护板 ， 后来发现内阻比较大 ， 大概有1.5mΩ ， 100A放电的发热量也有点大 ，
研究一通后发现有种叫“英飞凌”mos管的好护板 ， 选了很久找到这款200A三串保护板 ， 相对便宜 ， 价格130元 。
三串保护板
三串保护板

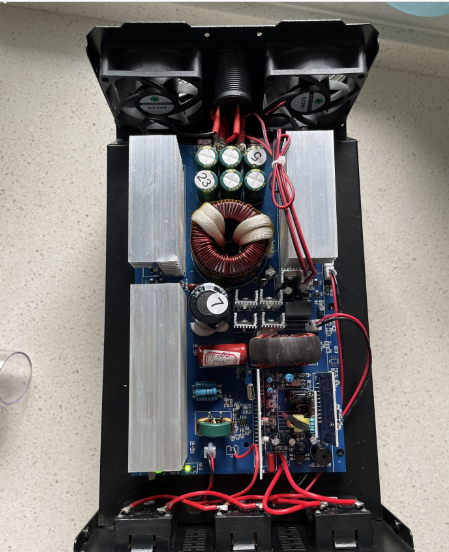

一体机变器套件 ， 尺寸32cm*20cm*19cm ， 带LED灯和两个1A的USB口 ， 一个品字充电口 ， 一个点烟器插座、一个M16航空插座 ， 4个M6螺丝输入柱接线 ， 10.2v警报 ， 9.5v关机保护 。 因为原来是40元120A的保护板所以选择1200w ， 490元 ， 1500w也只要520元 。
一体机变器套件

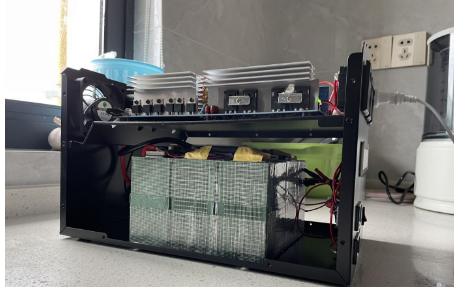

这是40元的保护板烧800w水壶测试 ， 发现的保护板负载能力不理想 ， 空载电压和负载点差了0.4v ， 也就是10.6v就警报了 ， 实际还有约30%的电量还没释放 。 上图可以看到电池仓左右空间还是有较多空余 ， 理论可以放下3块180ah的大单体锂电池 。

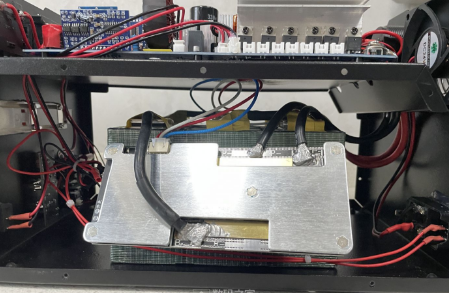

换了200A的保护板 ， 测得带导线输出端内阻4.22mΩ ， 单独测量保护板两段是0.49mΩ 。 电池串联之间用10平方硅胶线 ， 电池到逆变器是4根6平方硅胶线+50A的M6铜鼻子 。
?
配备12.6v18A的充电器 ， 品字插头标准最大电流10A ， 18A肯定发热存在隐患 ， 于是又改造成EC5的插头 ， 同样用了6平方的硅胶线 ， 既可以大电流充电 ， 也能使用应急启动汽车的夹子 ， 还能给小型点焊机做供电 。 没有钳形电流表 ， 无法测试逆变器效率 。 成本：电池600+保护板130+逆变器套件490+导线等辅材40元 ， 合计1260元 。 充电器150元 。 不含走弯路的花费 。
