大疆|大疆mini 3 pro拆解

芯片it芯片主板大疆

【大疆|大疆mini 3 pro拆解】大疆|大疆mini 3 pro拆解

文章图片

大疆|大疆mini 3 pro拆解

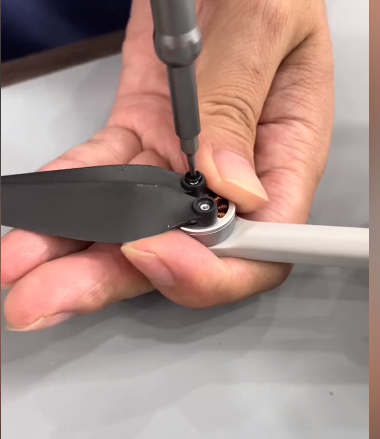

开拆大疆mini 3 pro ， 先拆机翅膀 ， 翅膀拆解完成之后 ， 电机就露出来了 ， 四个LBC直流电机 ， 也就是我们通常所说的无刷电机 ， 电机的铜线裸露在外面 ， 进水应该是不怕 ， 但是进了杂物的话就危险了 。 开这个电机的话 ， 目测应该是从下面的塑料挡板拆起 ， 拆掉之后 。 有三颗螺丝 ， 我们显微镜下观察 ， 螺丝是用非常硬的胶水固定起来的 ， 应该是怕电机高速转动下螺丝脱落吧 ， 细节很重要 ， 但是我们差的话会非常的麻烦 ， 根本拧不动 ， 但是办法总比困难多 ， 使用热风枪200度辅助就可以将这个螺丝拆下来了 。 我们来看一下这个电机是通过正负极两根线与机身连接的 ， 坏了可以更换 ， 用烙铁断开正负极 ， 拆下这个电机更换就可以了 。

电机部分设计的比较简单 ， 我们直接来拆机身部分 ， 第一次差 ， 没啥经验 ， 只能见螺丝就拆 。 这个可折叠的鸡腿儿是通过这个小装置实现折叠的 ， 简单形容一下 ， 这个小装置就相当于你们家柜门上的液压气杆 ， 固定机身的螺丝其实没几条 ， 大部分都是卡扣设计的 ， 所以拆的还是要暴力一点 ， 云台是靠左右两个胶皮垫卡在机身上的 ， 拆这个壳 ， 我的长指甲立下了汗马功劳 ， 这就是负责光流定位的四颗摄像头可以感知的面环境和高度 。

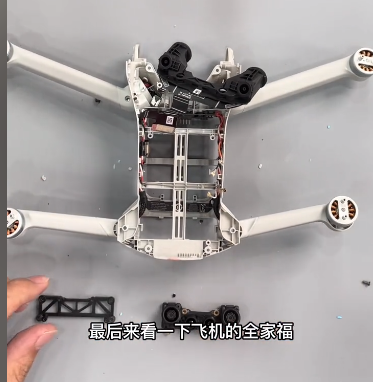

我们继续拆拆上面这个大壳的时候 ， 我的指甲已经不堪重负了 ， 所以我们借用了刀片 。 还有撬棒拆到这个阶段 ， 内部的设计跟手机就比较相似了 ， 各种卡口、排线 ， 现在拆的是GPSMU组件后面紧贴主板的位置图了 ， 通过这个位置的进风口给主板散热 。 下面就是主板了 ， 我们继续将它拆出来 ， 主板下面有四块儿缓震泡棉 ， 我们结掉上下的屏蔽罩 。 这就是里面所有芯片了 ， 我们先放一边来看看这个拆完之后的机架 ， 四条腿的正负极线 ， 同时通线中间这个电源小板 ， 这个结构相对比较简单 ， 我们就不往下拆了 ， 还是来看主板 ， 将上面的散热硅胶擦干净 。 这颗是主CPU ， 型号为P1 ， 由大疆公司自主研发 ， H6M图形处理器由上海安吧公司提供 。 手机上被别人卡脖子的地方在这里完全国产化 ， 还有四颗储存芯片 ， 两颗SK海力士 ， 还有两颗由三星提供 。 存储芯片都是韩国的 ， 难道咱国内造不了存储芯片吗？我们的拆解到这里就完全结束了 。 最后来看一下飞机的全家福开始组装 ， 大家觉得装起来 ， 它还能飞吗？安装的话比拆解真的是费劲得多 ， 费了九牛二虎三头六臂之力 ， 凑合还是将它装好了 ， 运气非常的好 ， 一颗螺丝都没有多出来 ， 大疆的核心技术几乎实现了完全的国产化 ， 当然包括核心的控制系统 ， 用核心技术征服世界 ， 这才是真正的国货之光 。
