自从人类发明并使用电以来，电不仅能给人类带来了很多方便，也能给人类带来灭顶之灾 。它可能烧坏电器，引起火灾，或者使人触电 。因此越来越注重安全的今天人们都会选择在家中安装漏电保护器，但是漏电保护器接线图是如何呢？接下来勤学知装修网www.qinxuezhi.com小编就简单为大家介绍下漏电保护器安装方法吧 。
漏电保护器安装方法
漏电保护器的安装应按照产品说明书的要求，充分考虑供电线路、供电方式、供电电压及系统接地型式 。下面小编给大家介绍一下漏电保护器安装方法 。
（1）漏电保护器安装方法时必须严格区分中性线和保护线（设备外壳接地线） 。漏电保护器的中性线应接入漏电保护回路，接零保护线应接入漏电保护器的中性线电源侧，不得接至负荷侧，经过漏电保护器后的中性线不得接设备外露部分，保护线（设备外壳接地线）应单独接地 。
（2）漏电保护器负载侧的中性线不得与其它回路共用 。
（3）漏电保护器标有负载侧和电源侧时，应严格按其规定 。
（4）安装漏电保护器后，不得撤掉低压供电线路和电气设备的接地保护措施 。
（5）漏电保护器安装完毕后，应操作试验按钮，检验其工作性能，确认正常工作后，才能投入使用 。
（6）安装必须由国家法定机构培训合格的专业电工进行 。
漏电保护器接线图
方法：

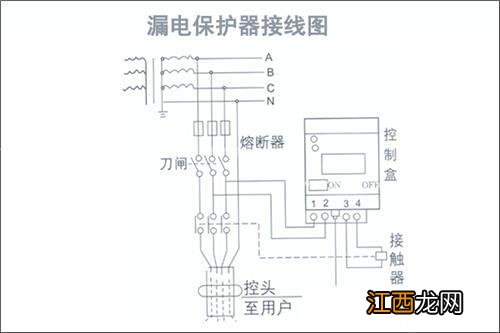

1、漏电保护器接线图_根据不同的电气设备的供电方式选用不同的漏电保护器 。【漏电保护器安装方法 漏电保护器安装方法图片】
单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器 。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器 。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器 。
文章插图
2、漏电保护器接线图_根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流 。
漏电保护器接线图 。选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值 。
漏电保护器接线图，选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍 。
漏电保护器接线图，漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求 。
