信息高速公路

能坚持住看到这个系列第五篇的小伙伴，想必都是真爱了吧，泪目。然后，回顾下以前的内容，芯片内部要降低的三要素，延迟，距离，功耗。然后正式进入新篇章。
时间回到2009年，第一代32nm酷睿i系列出现。以i3-530为例，它延续了第一代i7的单芯封装技术，并不是采用Q8400系列的MCM互联，这标志着英特尔内部技术路线发展方向定锤。 2核4线程成为以后酷睿i3系列的标配，这个时间跨度，长达10年之久。

通信总线延迟低距离近

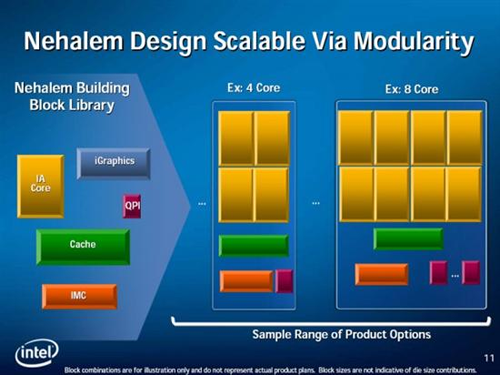

其实，第一代酷睿i系列，就具备了后来所有英特尔处理器的通信总线结构：不仅最短的距离串联多个核心，以降低核心通信延迟，并且以最短的距离连接L3缓存，降低命令命中延迟。看图可得，两个核心之间的通讯距离跟L3缓存的距离是无限接近的。这种通信总线英特尔称为为QPI总线。并且这样做的好处是，可以通过加长或者增宽的方式扩展通讯总线，可以轻松实现2/4/8核心的堆叠，实现类似MCM互联的效果：英特尔称之为Building Block模块化设计。

理想很丰满是吧

这在第一代酷睿i系列体现不明显的话，到了2010年，第二代酷睿i系列，就是大名鼎鼎的sandy bridge架构，让QPI总线进化，直接让英特尔造了一个新词：环形总线， RingBUS 。

巴拉巴拉巴拉，一个4ring结构

我知道除非是从业者或者资深垃圾佬，这种图普通人还是看不太懂的。没关系，本系列是说人话系列。用win画图可以清楚的画出来环形总线的布局。

一目了然，环绕的圈

环形总线，就是英特尔取代QPI总线的新设计。每个CPU核心内部具备L1+L2缓存，而每个核心对应一个L3缓存区。所有的L3缓存集中在一起，延迟极低。而每个核心跟L3的通讯距离又最短，核心间通信延迟大大降低了。这就带来一个好处，比如分支预测性能上升，功耗降低，搭配超线程，让酷睿i系列从此飞起来，也让对手AMD沉沦了7年之久。但是环形总线的问题是，总线距离不能过长，而核心数量不能过多，否则延迟增加飞速。
英特尔也尝试过双层总线， 3层总线结构的志强服务器，感人的延迟让服务器U只能用在延迟不敏感的网络环境。中庸的1.5层RingBUS志强，性能反而比i7缩水。因为延迟增加了，超线程的副作用越来越大。而面对锐龙堆核战略的狙击，英特尔强行上马16ring结构，这就带来了8代酷睿的大火炉+大失败。实际上，就是8核心的14nm工艺， 8ring结构的延迟已经很感人了。下期就走近8代10代酷睿，见证英特尔垃圾的诞生。本期结束。
