1就位

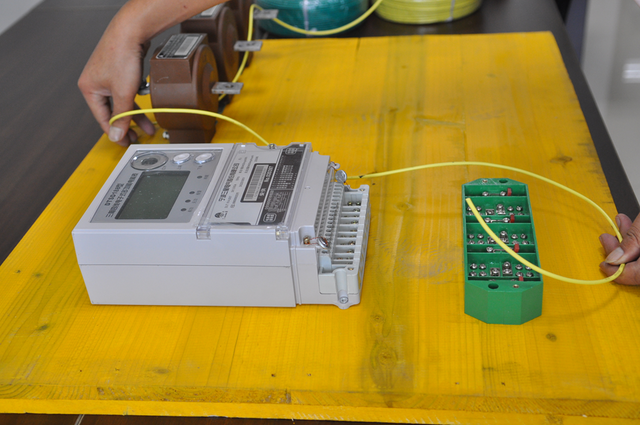

将电能表、电流互感器、联合接线盒等设备安装就位 ， 布置原则是电能表与联合接线盒之间的垂直距离为15厘米 ， 电能表边距大于4厘米 。 互感器之间的水平距离为15厘米 。
2下料

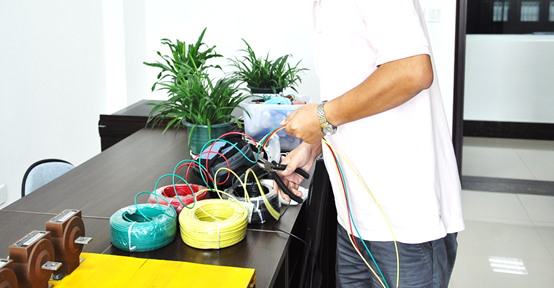

根据互感器、电压接线桩头到电能表接线盒的距离按照黄、绿、红、黑的相色对线材下料 ， 下料时留有一定的裕度 。
3绑扎

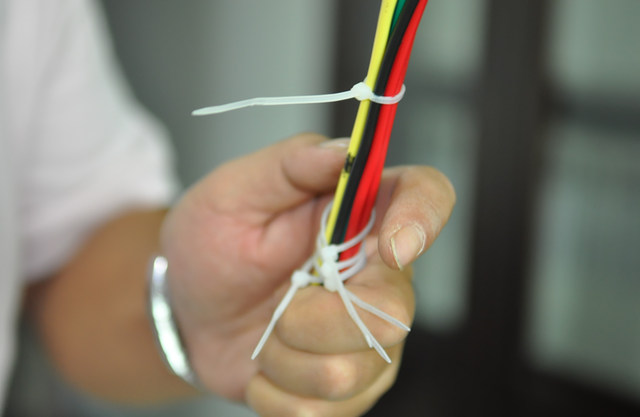

绑扎过程中严禁出现交叉 ， 扎带的方式是第一条扎带绑紧 ， 从第二条往后的扎带预留可以活动的空间 ， 便于快速绑扎 ， 平均每7-10厘米绑扎一个 。
将捆扎好的导线线头对应接线盒各相电压、电流接线孔距离依次将导线弯折 ， 先弯折靠近导线走向的导线 。 最好对应孔距 。
小技巧

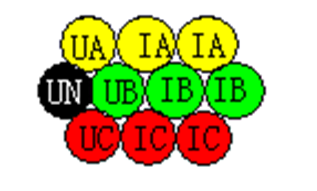

捆扎导线时 ， 对应的3根黄色、绿色、红色导线和1根黑色导线按照“3-4-3”的位置排列 ， 即：黄、红两色在外层 ， 绿、黑两色在内层 ， 黑色靠外 。 捆扎后的导线不叉色 。
4走向
将各个弯折点用扎带捆扎 ， 对齐后按照预留8-10mm的长度剪齐（在互感器的一侧视具体情况而定） 。
5接入接线盒
【英伟达|装表接电详细步骤教程(图文)！太详细了！】

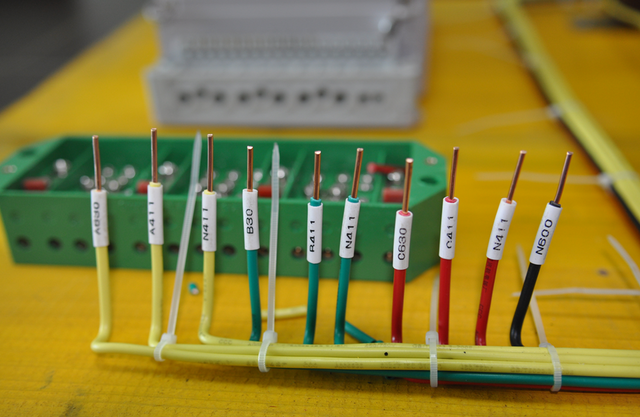

将线头剥去绝缘层 ， 裸露的导线长度大约为1.5mm-2mm 。 将标识号头对应各相电压、电流线头套入导线 ， 将导线与接线盒连接 ， 拧紧螺丝 。
6接互感器侧
做线圈 ， 做法：将导线折弯45度 ， 用尖嘴钳弯成圆形
7接电能表侧
按照接线盒到电能表之间的距离依次分色拆线接入；
