“理想与现实的差距”——
只要是我们制作的产品，无论用多精密的设备，无论做多大的努力，其尺寸和形状也是无法完全符合理论数值要求的 。
那么，做到多少才能与理论形状、位置相近呢？我们把该相近程度用数值来表示，这就是形状公差和位置公差，简称“形位公差” 。
文章插图
设计时 ， 须将零件的形位公差按照规定的标准符号标注在图样上来传达信息 。
形位公差的标准化——
随着全球化的发展，生产领域的国际分工与协作不断深化，然而各国之间相互联系存在困难以及生产习惯不同，该点击领取资料如何解决提高生产精度、还要确保互换性来降低成本的难题呢？形位公差的国际标准亟待统一 。
1950年
工业化国家向ISO组织提出统一形位公差概念及文字表示方法的“ABC提案”
1969年
ISO组织正式发布形位公差标准ISO/R1101-Ⅰ:1969《形状和位置公差 第Ⅰ部分 概论、符号、图样表示法》
1978年~1980年
ISO组织推荐了形位公差检测原理和方法；中国正式重新加入ISO组织 ， 并于1980年颁布形状和位置公差基本标准
1996年
ISO组织成立了专门的ISO/TC213“产品几何技术规范(GPS)”技术委员会，负责形位公差及其图纸符号国际统一化工作 。
文章插图
经过多国的长期共同努力，终于有了这国际统一化的14项形位公差符号，喏 ， 就是下面这张表，赶紧收藏吧~
文章插图
文章插图
形 状 公 差
01
文章插图
直线度
直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况 。直线度公差是实际线对理想直线所允许的最大变动量 。
文章插图
▲图样示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域 。
文章插图
▲图样示例2：在公差值前加注记号φ、则公差带必须在直径0.08mm的圆柱面内的区域 。
▲图样示例2：在公差值前加注记号φ、则公差带必须在直径0.08mm的圆柱面内的区域 。
02
文章插图
平面度
平面度 ， 即通常所说的平整程度 ， 表示零件的平面要素实际形状，保持理想平面的状况 。平面度公差是实际表面对理想平面所允许的最大变动量 。
文章插图
▲图样示例：公差带是位于距离0.08mm的两个平行平面之间的区域 。
03
文章插图
圆度
圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况 。圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量 。
文章插图

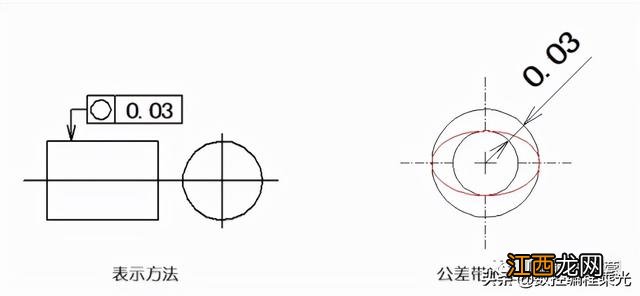

▲图样示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域 。
